Конструкция асинхронных машин с короткозамкнутым ротором

Страница 2

Ротор машины состоит из магнитопровода 3 (см. рис. 1), в пазах которого размещается неизолированная многофазная короткозамкнутая обмотка 19, пристроенных к ней вентиляционных лопастей 7, вала 15 и двух вентиляторов 8 и 11. Активными элементами ротора, принимающими участие в процессе преобразования энергии, являются магнитопровод 3 и обмотка 19; остальные детали имеют конструктивное назначение: вал 15 передает механическую энергию к исполнительной машине, вентиляторы 7,8 и 11 обеспечивают циркуляцию охлаждающей среды. Более детально устройство активных частей ротора показано на рисунке 5.

Магнитопровод ротора 4 (рис. 5) набирается из цельных кольцевых пластин, отштампованных из листов электротехнической стали толщиной 0,5мм, на наружной стороне которых вырублены пазы нужной формы (на рис. 5 — закрытые, на рис. 2, а — полузакрытые).

Пластины магнитопровода ротора набираются на специальную оправку, спрессовываются на ней и удерживаются в запрессованном состоянии в процессе изготовления короткозамкнутой обмотки. Короткозамкнутая обмотка отливается из алюминия и не изолируется от магнитопровода. Торцевые кольца 2 (рис. 5), замыкающие с двух сторон стержни обмотки 1, отливаются как одно целое со стержнями. Одновременно в виде приливов к короткозамыкающим кольцам отливаются вентиляционные лопасти 3.

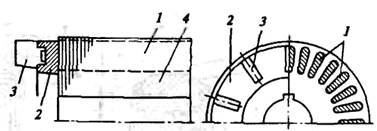

Рисунок 5 – Магнитопровод ротора асинхронного двигателя с короткозамкнутой обмоткой, литой из алюминия.

Кроме своего основного назначения короткозамкнутая обмотка служит также для стягивания пластин ротора после удаления оправки. Это позволяет обойтись без специальных прессующих деталей, удерживающих листы ротора в осевом направлении.

Вал ротора 15 (см. рис. 1) опирается на подшипники качения 12, 17, которые, в свою очередь, при помощи подшипниковых щитов 9, 21 и крышек подшипников 16,18 сопрягаются со станиной 1.

Шариковый подшипник 12 центрирует ротор не только в радиальном, но и в осевом направлении, воспринимая наряду с радиальными усилиями также и осевые. Консистентная смазка подшипников закладывается в камеру между подшипниковыми крышками 16,18 и не нуждается в замене в течение нескольких лет эксплуатации. Поскольку зазор между магнитопроводами ротора и статора при мощности более 0,5кВт обычно не превышает 0,3÷1мм (в микромашинах 0,02÷ 0,3мм), вал ротора должен быть достаточно жестким, а механическая обработка конструктивных частей, обеспечивающих правильное положение оси вала в пространстве, должна производиться с высокой точностью.

На рисунке 1 представлено типичное для серийных короткозамкнутых асинхронных двигателей исполнение по способу охлаждения и защиты от воздействия внешней среды – обдуваемое исполнение, в котором внутреннее пространство машины защищено от брызг воды и пыли. Внешний обдув двигателя создается наружным вентилятором (кожух 10 защищает обслуживающий персонал от прикосновения к вентилятору и направляет воздух к оребренной поверхности станины). Циркуляция воздуха внутри машины усиливается при помощи внутреннего вентилятора 8 и вентиляционных лопастей 7 (направление движения воздуха показано на рисунке стрелками).

Подъем двигателя при монтаже производится при помощи рыма 4.
