Конструкция асинхронных двигателей с фазным ротором

Конструкция асинхронной машины с контактными кольцами представлена на рисунке 6. Двигатели этого типа отличаются от короткозамкнутых только устройством ротора.

Статор двигателя может иметь те же разновидности конструктивных исполнений, что и в короткозамкнутом двигателе. Статор двигателя по рис. 6 (с радиальными каналами в магнитопроводе) почти не отличается по конструкции от статора на рис. 3, который был описан в §2.

Статор состоит из станины 1, в которой при помощи нажимных шайб 5 и шпонок 7 укреплены пакеты магнитопровода, набранные из кольцевых пластин 2. Для образования каналов между пакетами служат распорки 4. В пазы магнитопровода статора уложена двухслойная обмотка, катушки 30 которой связаны между собой соединениями 8. Выводные концы обмотки статора сосредоточены в выводной коробке 23. К фундаменту станина крепится лапами 22. Для подъема двигателя при монтаже служат рымы 6.

Ротор двигателя состоит из вала 26, на котором при помощи нажимных колец 24, шпонки 21 и разрезной шпонки 20 укреплены в запрессованном состоянии пакеты магнитопровода, набранные из кольцевых пластин 3 (см. рис. 2, а). Радиальные вентиляционные каналы между пакетами образуются дистанционными распорками, помещенными на каждом зубцовом делении. В полузакрытых пазах магнитопровода ротора, показанных в разрезе на рисунке 4, б, размещается трехфазная двухслойная волновая стержневая обмотка 29, соединенная обычно в звезду, выводные концы которой посредством электрических кабелей 19, проведенных через отверстие в валу, присоединены к контактным кольцам 15.

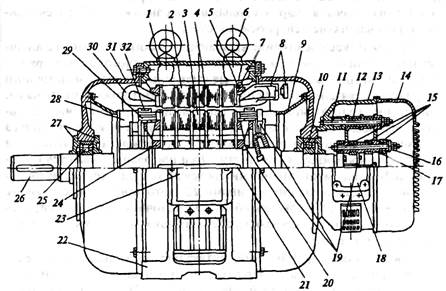

Рис. 38.6. Асинхронный двигатель с фазным ротором (250 кВт, 3000 об/мин, 50 Гц, защищенный продуваемый)

Стержни 1 обмотки с заранее наложенной витковой изоляцией 2, 3 (см. рис. 4, б) вставляются в пазы с торцевой стороны магнитопровода. Предварительно в пазы вводится пазовая коробочка 4, играющая роль корпусной изоляции. Для укрепления стержней в радиальном направлении и усиления витковой и корпусной изоляции используются изоляционные прокладки 5 и 6. Центробежная сила, действующая на пазовую часть обмотки, воспринимается клиньями 7 из изоляционного материала.

Лобовые части обмоток укладываются на нажимные шайбы 24 (рис. 6), которые одновременно выполняют роль обмоткодержателей, и охватываются снаружи кольцевыми бандажами 32, рассчитанными на восприятие центробежной силы.

Электрическое соединение вращающейся обмотки ротора с внешними (неподвижными) электрическими цепями производится при помощи контактных колец, на которые выведены обмотки, и щеточного устройства, связанного с неподвижными электрическими цепями. Контактные кольца выполняются как отдельный узел машины. Кольца 15, изготовленные из стали, отделяются друг от друга и от корпуса с помощью изоляционных прокладок 17. Все эти детали стягиваются вместе изолированными шпильками 16 и прифланцовываются к торцу вала. К кольцам плотно прижимаются щетки, электрически соединенные с токоподводящими шинами 12 щеточной траверсы (кроме этих шин на рис. 6 показаны болты 11 щеточной траверсы и ее изоляционные детали, а также корпус 13 и крышка 14; щетки и щеткодержатели не показаны).

Необходимый электрический контакт щеток с кольцами обеспечивается при помощи щеткодержателей, укрепленных на шинах 12. Соединение токоподводящих шин 12 щеточной траверсы с пусковым реостатом производится в выводной коробке контактных колец 18.

Правильное расположение оси ротора по отношению к статору и возможность вращения ротора обеспечиваются с помощью таких же деталей, как в короткозамкнутом двигателе по рис. 1 (подшипников качения, роликового 25 и шарикового 10, подшипниковых крышек 27 и подшипниковых щитов 31).

По способу охлаждения и защиты от воздействия внешней среды двигатель по рис. 6 имеет продуваемое каплезащищенное исполнение. Внутри машины воздух перемещается аксиально-радиально. Наружный воздух поступает в машину с двух сторон через отверстия в подшипниковых щитах 31 и направляется диффузорами 9 к вентиляционным лопастям 28, промежуткам между лобовыми частями стержней обмотки ротора и к аксиальным каналам в магнитопроводе ротора; далее воздух из аксиальных каналов попадает в радиальные каналы в магнитопроводе ротора и статора; воздух от вентиляционных лопастей 28 и лобовых частей ротора омывает лобовые части обмотки статора. Нагретый в машине воздух попадает в пространство между ярмом статора и корпусом станины, откуда он выбрасывается наружу через боковые отверстия в корпусе. Необходимый для циркуляции воздуха напор создается радиальными каналами в роторе, которые играют роль центробежных вентиляторов.
